はてさて、その２でございます。

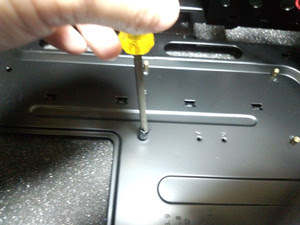

今時のマザーボードには、ピンを回すネジが付属。これを使って。
こうやって指定箇所に取り付けていく。
マザーボードを置いてみたら・・
立てる位置が合ってないというか、必要ないところもあるな。
全体像。3本必要なし。
真ん中だけ抜きやすかったから抜いといた。
良く見ると、ヒートシンクにビニールが張り付いていたので、撤去！忘れがちじゃないか？？
バックパネルから顔を出した各コネクタ。シリアルがついてるとは。。
マザーボード固定。絶縁のリングもちゃんとつけた。個人的には必要なのか不明。
アースの役割もあるでしょ。以前にマザーボード下側に律儀に入れたケースで起動しないのを見かけたことがある。
良い感じで取り付け取り付け。
で、ビープ音用のコネクター。マニュアルを見て。
前のページで位置を確認。これを繰り返すことになる。
何度も何度も。
ケースのフロントパネルを外してみた。各コネクターをマザーにさしていく。
このケースは5インチベイの一番上を通る。
必殺！USB3.0とUSB2用コネクター。今回はUSB3.0を使います。
クイックスイッヱ。。Asrockなマニュアル。
なぜか2枚写真を撮ってた。。
オーディオ関係。ピンヘッダが規格になってるようで、そのままさすことが出来る。
・・・昔は一本一本さしてた記憶が。
USB3.0も、さすだけ。
これは電源スイッチ・HDDアクセス、リセットスイッチなどは若干ばらばら。
そんな苦労ではないね。
見えにくいが、真面目に＋－をちゃんとさしておいた。
てか、今回は「ちゃんと」組み立ててるな～。いつも適当なのに。
さて、CPUいくか。
Corei7 3770K。倍率可変。
CPUクーラー。純正。
パッケージをあける。段ボールからCPUが。
プラに包まれて、CPUがお出まし。
ヒートスプレッダ。から割りするには、かなり細いカッターが必要と思われる。
ヒートスプレッダ。から割りするには、かなり細いカッターが必要と思われる。
昔はピンになってたんだけどな。
フタを開けて。
これは保存しておかないといけません。

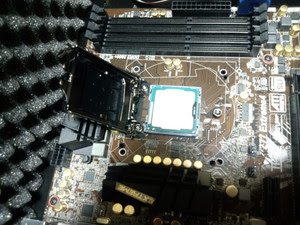

CPU載せて、、
レバーで固定。
ファンの取り付け。
載せて、4箇所押すだけ。
CPUのステッカーはマニュアルに貼り付いてる。
Xeonのシールをサーバー屋さんから大量にいただいたことが・・。
ぬぅ。ファンのケーブルが届かなかった。ので、修正。
前に買っておいたメモリ。DDR3の4GBを4枚。
やっと使う時が来た。
パチパチと装着。
PC-286とかCバスに挿入する時は鬼のように堅かったけど、指で軽く押さえれば入っちゃいます。
4枚装着。
ぼけてたので（笑）、もう一枚（笑
旧PCからハードディスクを取り外し。
順番やら覚えておかないといけない。
ケースに添付の３．５から２．５に変換するマウンタ。
1枚だけしか付属しない。SSDのRAIDを組むにはもう1枚いるよな。
ハードディスクにマウンタを左右装着。
こんな感じでレールを取り付け。
挿入はクソ楽。差し込むだけ。ネジいらず。
ひとまず、ここまで（笑
